โปรแกรม EVE-NG เป็นโปรแกรมจำลองการทำงานของอุปกรณ์ Network ประเภท Emulator ซึ่งสามารถใช้งานได้กับ Image จริงๆได้ รองรับการจำลองการทำงานของอุปกรณ์ Network, Server ได้หลายยี่ห้อ เช่น Cisco, Huawei, Nokia, Juniper เป็นต้น
โปรแกรมที่ต้องติดตั้งและไฟล์ที่ต้องมีบนเครื่องคอมพิวเตอร์
ไฟล์โปรแกรม EVE-NG
โปรแกรม VMware Workstation (Version 12 Pro ขึ้นไป)
โปรแกรม Firefox Browser
โปรแกรม PuTTY หรือ SecureCRT
ขั้นตอนการใช้งาน LAB ของ 9HUA Training ด้วยโปรแกรม EVE-NG
1. เปิดไฟล์โปรแกรม EVE-NG
1.1 เปิดโปรแกรม VMware Workstation ขึ้นมา โดยดับเบิ้ลคลิกที่ไอคอนของ โปรแกรม VMware Workstation
หลังจากนั้นจะปรากฎหน้าต่างโปรแกรม VMware Workstation
1.2 คลิกที่ "File" -> "Open"
1.3 เลือกไฟล์ EVE-NG แล้วคลิก "Open"
1.4 เราก็จะเห็น LAB EVE-NG ที่ทำการ Open มาเมื่อสักครู่ปรากฎขึ้นมา หลังจากนั้นคลิก "Power on..."
เมื่อ EVE-NG เปิดขึ้นมาเรียบร้อยก็จะแสดงดังภาพ
2.การเข้าใช้งาน LAB
2.1 ตัว VM ของ EVE-NG จะได้รับ IP Address และนำ url ที่แสดงตามภาพไปใช้งานผ่าน Web Browser ต่อไป
2.2 เปิดโปรแกรม Firefox Browser แล้วพิมพ์ url ของ EVE-NG ทำการ "Enter" หากไม่มีปัญหาก็จะแสดงช่องให้ใส่ Username และ Password โดน Default คือ Username: admin และ Password: eve แล้วคลิก "Sign In"
2.3 เมื่อ Sign In เข้ามาเรียบร้อย ทำการ Open LAB จากตัวอย่างจะลองทดสอบเป็น Lab 003 ทำการคลิกที่ "Lab 003 EIGRP......" หลังจากนั้นคลิก "Open"
เมื่อ Open ขึ้นมาเรียบร้อย ก็จะปรากฎ Diagram ของ LAB ตามภาพ
2.4 คลิกที่ "More actions" -> "Start all nodes"
เมื่อ Start เสร็จเรียบร้อยสัญลักษณ์ของ Router ก็จะเปลี่ยนจากสีเทา เป็นสีน้ำเงิน
2.5 คลิกซ้ายที่ Router ตัวที่ต้องการตั้งค่า ก็จะมี Pop-up ให้เลือกว่าจะใช้โปรแกรมอะไรในการตั้งค่า แนะนำให้เลือกโปรแกรม PuTTY หรือ SecureCRT ในภาพตัวอย่างจะเลือกโปรแกรม SecureCRT
3.การปิด LAB
3.1 ทำการ Stop Router โดยคลิกที่ "More actions" -> "Stop all nodes"
เมื่อ Stop เรียบร้อยจะเห็นไอคอนของ Router เป็นสีเทา
3.2 คลิก "Close lab" เพื่อออกจาก LAB
3.3 คลิก "Signout"

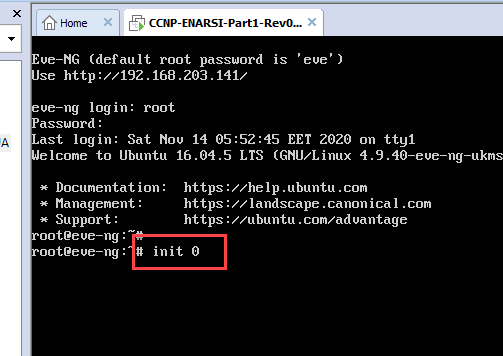

3.4 ไปที่โปรแกรม VMware Workstation ทำการ Login โดยใช้ Username: root และ Password: eve
3.5 ทำการ Shutdown lab โดยใช้คำสั่ง "init 0" ก็เป็นการเสร็จสิ้นขั้นตอนการปิด LAB
